このページはＺＲＸ１２００Ｒ、ＤＡＥＧのフレームマウントカウルステーをご購入のお客様

に取り付け状態を資料として掲載しております。









 この度は弊社オリジナルパーツ、ZRX1200R、DAEG用フレームマウントカウルステー

お買い上げいただきまして誠にありがとうございます。

レース専用部品なので十分な取り付け資料を製作してございませんが取り付け車両の

写真をご覧いただき取り付け時の資料にしていただければと思います。

お怪我なさらぬようくれぐれもお気をつけて作業なさってください。





取り付けに際し以下十分にご注意ください。

１．ステムとブレーキホース、ケーブル類が接近しますので接触したり

　　挟み込むと危険です。事故の原因となることがありますので取り付け後は　

　　左右いっぱいにハンドルを切り、部品間での接触が無いか必ず確認して

　　ください。

2．ブレーキホースを交換している場合はブレーキ時たるみが出ることも想定し

　　部品間での接触を確認してください。

３．フロントフォークのセッティングによってはフロントフェンダーとアッパーカウル

　　がブレーキ時接触することもありますので必ず確認してください。

４．レーサーでヘッドライトを取り外している車両は問題ありませんが、

　　ヘッドライトを取り付ける場合は光軸調整用のスクリューホルダーや、

　　ノブなどを少し曲げていただきオフセットしなければならない場合があります。

　　取り付け後は光軸を調整してください。



５．取り付け後スロットルケーブルをはじめ各ケーブル類、ホース類が問題なく

　　通っているかを確認してください。



６．走行中にカウルが落ちると危険です。取り付け後はもう一度スクリューを確認して

　　緩みやトルク不足が無いように細心の注意を払ってください。



以下取り付け状態の資料です。

　

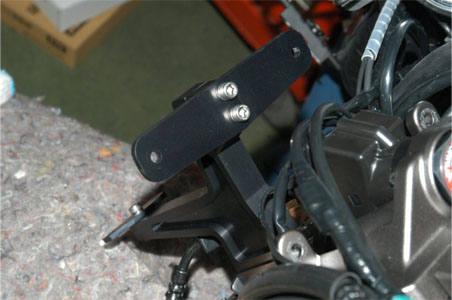

上写真はダエグ用キット　組み立て済みフレームマウントカウルステー

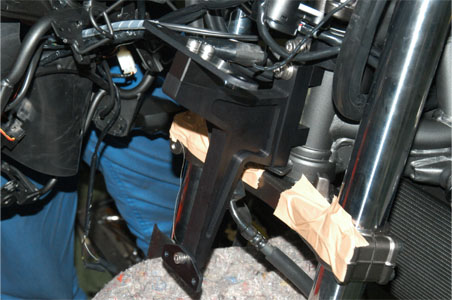

ＤＡＥＧに仮取り付けした状態　ステアリングストッパーにフレームマウントカウルステー

をのせるように取り付けしてください。

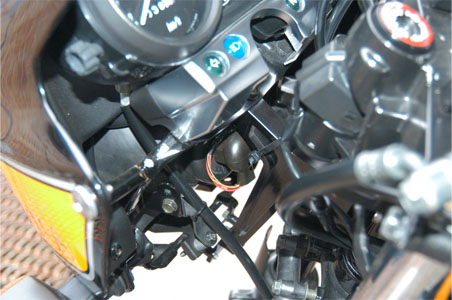

ＺＲＸ１２００Ｒにカウルを取り付けた状態

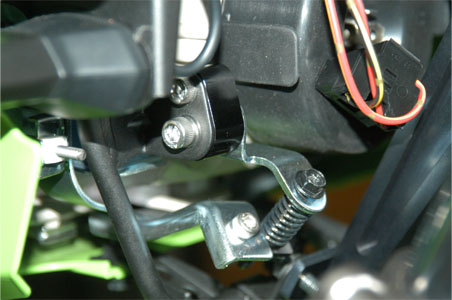

ＤＡＥＧのヘッドライト調整スクリュー（上下方向）の位置を上はおにぎり型のカラーを使い

下はプレートを使いオフセットします。



ＺＲＸ１２００Ｒのライト調整スクリューは少々曲げて調整しやすくかつ、取り付けできる

位置まで曲げてください。
